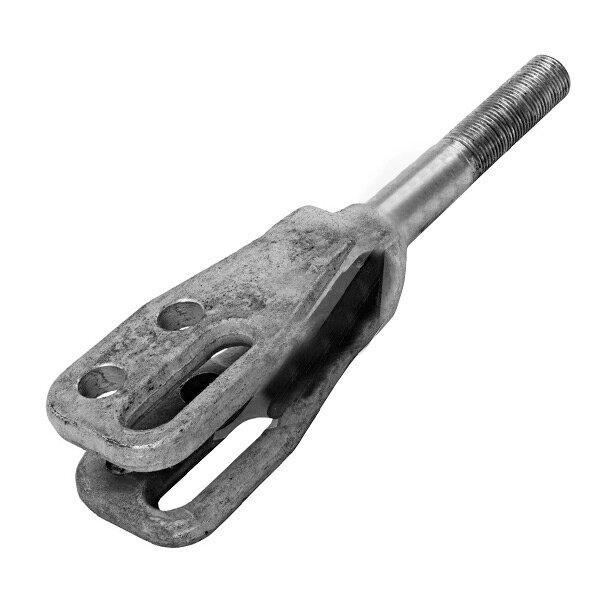

Вилка раскоса навески правого (гидравл.) МТЗ-1025, 1221 (пр-во МТЗ) - 1220-4605615

Вилка раскоса навески гидравлического устанавливается на тракторах МТЗ-1025, 1221, под цельную тягу, оригинальная, производства ОАО 'Минский тракторный завод', ОАО 'МТЗ', г. Минск, Республика Беларусь Навесное устройство (механизм навески) служит для присоединения к трактору навесных, полунавесных и прицепных сельскохозяйственных машин, регулировки рабочего положения, подъема в транспортное и опускания в рабочее положение навесных и полунавесных машин. К трем точкам механизма навески — двум шарнирам нижних тяг и шарниру верхней тяги — обычно присоединяется автоматическая сцепка, которая затем сцепляется с замком на машине. Однако в хозяйствах еще находится много сельскохозяйственных машин, не оборудованных замком автосцепки. Такие машины присоединяются непосредственно к шарнирам тяг механизма навески. Силовой цилиндр механизма навески соединен с корпусом заднего моста через кронштейн. Кронштейн закреплен к заднему мосту четырьмя специальными каленными болтами и двумя полыми штифтами. При помощи отгибных пластин болты предохраняются от самоотворачивания. Вилка штока цилиндра соединена с поворотным рычагом, установленным на шлицах вала, вращающегося во втулках кронштейна. На концах вала таким же образом установлены наружные рычаги. При помощи раскосов они соединяются с нижними тягами.
