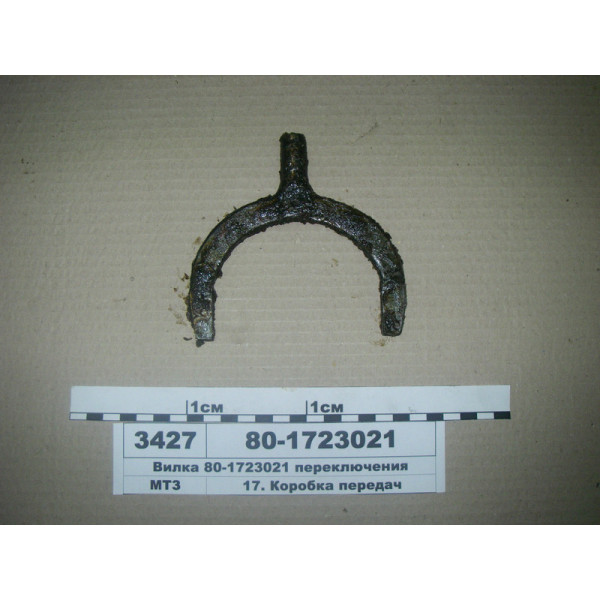

Вилка управления понижающим редуктором МТЗ-80 (пр-во ВЗТЗЧ) - 80-1723021

Вилка управления понижающим редуктором устаналивается на тракторах МТЗ-80, 82, 892, 920, 950 оригинальная, производстава ОАО 'Витебский завод тракторных запчастей', ОАО 'ВЗТЗЧ', г. Витебск, Республика Беларусь Понижающий редуктор трактора МТЗ предназначен для получения дополнительного ряда скоростей, необходимых при работе с сельскохозяйственными машинами. Расположен понижающий редуктор между муфтой сцепления и коробкой перемены передач. На силовом валу 27 муфты сцепления установлена подвижно на шлицах соединительная зубчатая муфта. Когда зубчатая муфта при помощи механизма переключения входит в зацепление с ведущей шестерней редуктора 38, установленной на силовом валу 27, то понижающий редуктор включен. Если зубчатая муфта входит в зацепление с ведомой шестерней 4 (рис. а 'Коробка передач'), установленной на шлицах первичного вала КПП, то понижающий редуктор выключен. Обе шестерни находятся в постоянном зацеплении с промежуточной двухвенцовой шестерней 46 (рис. а в статье 'Устройство и работа коробки перемены передач'). Рычаг переключения понижающего редуктора 35 (смотрите рисунок А 'Муфта сцепления с понижающим редуктором и приводом независимого ВОМ в сборе') выведен в кабину трактора. Перемещением рычага вперед по ходу движения трактора осуществляется включение понижающего редуктора, назад - выключение. Положение рычага фиксируется при помощи фиксатора.
